在5G毫米波天线、相控阵雷达、卫星通信模块等前沿应用中，PCB设计工程师面临一个共同挑战：如何在有限的板面尺寸内，实现更紧凑的电路布局，同时保持优异的射频性能？高Dk Rogers板材正是解决这一痛点的关键材料。
所谓”高Dk”，即高介电常数（Dielectric Constant，简称Dk）。介电常数越高，电磁波在基板中传播的速度越慢、波长越短，这意味着相同电气长度的传输线可以设计得更短、天线尺寸可以大幅缩小。高介电常数板材（通常指Dk ≥ 6的材料）因此成为尺寸敏感型射频设计的首选。

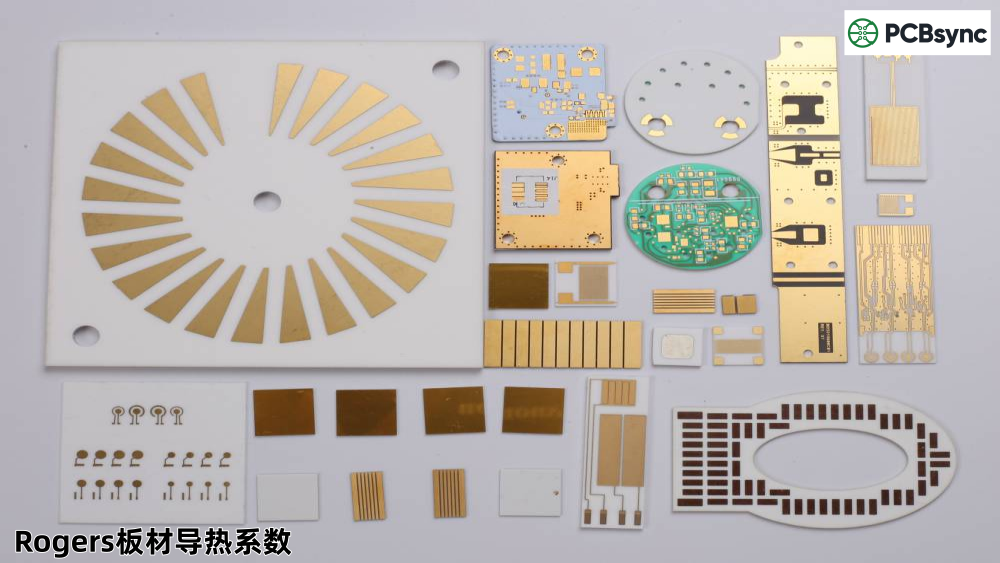

Rogers公司（现已并入Dupont集团）作为高频板材领域的标杆品牌，提供了一系列覆盖Dk 6至Dk 25+的产品线，包括RO3000系列、RO4000系列延伸型号以及专用的TMM系列等。本文将系统梳理主流高Dk PCB材料的参数特征、典型应用场景与选型方法，帮助电子工程师、射频工程师做出更精准的材料决策。
一、深度解析：高介电常数板材的核心参数与意义
在进入具体选型之前，我们需要对几个关键参数形成清晰认知。这些参数直接决定了高Dk Rogers板材能否满足你的设计需求。
1.1 介电常数（Dk）
介电常数表示材料存储电能的能力，也决定了电磁波在基板中的传播速度。对于微带线，线宽与基板Dk密切相关——Dk越高，同等特征阻抗（如50Ω）对应的线宽越窄。
- 实际设计影响：以50Ω微带线为例，在Dk=2.2的材料上，线宽约为基板厚度的3倍；而在Dk=10的材料上，线宽仅约为基板厚度的0.9倍，线路密度可显著提升。
- 温度稳定性：优质的高介电常数板材应具备低TCDk（介电常数温度系数），确保在-40°C至+85°C的工作范围内Dk波动不超过±0.5%。
1.2 损耗角正切（Df / Loss Tangent）
高Dk材料往往面临一个工程权衡：介电常数越高，损耗角正切（Df）通常也相应偏大。Df越低，信号在基板中传播时的能量损耗越小，这对毫米波频段（24GHz以上）尤为关键。
| 材料特性 | 低Df（<0.002） | 中Df（0.002–0.005） | 高Df（>0.005） |
| 典型应用 | 毫米波、低噪声放大器 | 基站天线、雷达 | 小型化天线、中低频段 |
| 电路效率 | 优秀 | 良好 | 中等 |
1.3 热膨胀系数（CTE）与机械稳定性
高Dk Rogers板材通常含有陶瓷填充物（如氧化铝、二氧化钛）以提升介电常数，这类填充工艺同时带来了较好的尺寸稳定性。Z轴CTE（厚度方向）越低，多层板过孔的可靠性越高，焊接过程中的分层风险也越小。
二、主流高Dk Rogers板材产品线对比
目前市场上常见的高Dk Rogers材料主要分为三大系列，每个系列针对不同的性能需求和成本预算进行优化。
2.1 RO3000系列——陶瓷填充PTFE，高性能标杆
RO3000系列是Rogers最具代表性的Dk>6板材家族，采用陶瓷填充聚四氟乙烯（PTFE）基体，涵盖多个Dk等级：
RO3006
- Dk = 6.15（10GHz），Df = 0.0020
- 适用频率：DC至77GHz
- 典型应用：汽车雷达（77GHz FMCW）、小型化滤波器
- 特点：极低损耗，热稳定性出色，TCDk ≈ -3 ppm/°C
RO3010
- Dk = 10.2（10GHz），Df = 0.0022
- 适用频率：DC至30GHz
- 典型应用：贴片天线小型化、腔体滤波器、介质谐振器振荡器（DRO）
- 特点：高介电常数实现显著的天线尺寸压缩（相比Dk=2.2材料，面积可缩小至约1/5）
RO3035
- Dk = 3.50，Df = 0.0015（注：此型号Dk较低，列于此作对比基准）
【图片插入位置1】建议插入RO3000系列不同Dk等级下50Ω微带线线宽对比示意图 图片Alt文本建议：高Dk Rogers RO3000系列介电常数与微带线宽度关系对比图
RO3006 vs RO3010 选择建议：
- 若频率 > 40GHz，优先选RO3006（Df更低，高频插损更小）
- 若首要目标是小型化，且频率 < 20GHz，RO3010的高Dk优势更突出
2.2 TMM系列——热固性陶瓷填充，工艺友好型
TMM（Thermoset Microwave Materials）系列是Rogers专为兼顾性能与可加工性设计的高介电常数板材，其最大特点是可用传统FR4工艺设备进行压合，克服了PTFE材料对专用设备的依赖。
TMM6
- Dk = 6.0，Df = 0.0023（10GHz）
- CTE（x,y,z）均接近铜的热膨胀系数，多层板可靠性高
- 适用场景：需要多层叠合、大批量生产的基站元件、相控阵子阵列
TMM10
- Dk = 9.2，Df = 0.0022（10GHz）
- 适用场景：介质谐振天线（DRA）、小型化微带天线阵列
TMM10i
- Dk = 9.8，Df = 0.0020（10GHz）
- 比TMM10具有更高Dk精度和更低Df，适合对Q值有严格要求的谐振器设计
| 型号 | Dk | Df (10GHz) | 可加工性 | 成本相对水平 |
| RO3006 | 6.15 | 0.0020 | 需PTFE专用工艺 | 高 |
| RO3010 | 10.2 | 0.0022 | 需PTFE专用工艺 | 高 |
| TMM6 | 6.0 | 0.0023 | 标准热压工艺 | 中 |
| TMM10i | 9.8 | 0.0020 | 标准热压工艺 | 中高 |
2.3 RO4000系列高Dk延伸型与其他选项
RT/duroid 6010.2LM
- Dk = 10.2，Df = 0.0023
- 这是Rogers最早期的经典高Dk产品，采用PTFE/微玻璃纤维/陶瓷三元复合体系
- 优势：长期市场验证，供应链稳定
- 限制：成本较高，PTFE加工要求严格
RO4835T（用于混压叠层）
- Dk = 3.66，Df = 0.0037——虽非高Dk，但可作为高Dk材料的黏结层（Bondply）使用，在混合叠层设计中与高Dk芯板配合使用
三、高Dk Rogers板材的核心应用场景分析
了解材料参数之后，我们来看高Dk PCB材料在实际工程项目中的典型应用，以及各场景的选型侧重点。
3.1 小型化贴片天线与天线阵列
这是高介电常数板材最经典的应用场景。根据贴片天线理论，谐振频率与基板Dk的平方根成反比——Dk越高，天线尺寸越小。
量化对比：以2.4GHz贴片天线为例：
- Dk = 2.2（Rogers RT/duroid 5880）：天线长度约 ≈ 45mm
- Dk = 6.15（RO3006）：天线长度约 ≈ 28mm（缩短38%）
- Dk = 10.2（RO3010）：天线长度约 ≈ 22mm（缩短51%）
然而，高Dk天线也存在带宽变窄的代价（带宽与Dk^(3/2)成反比），因此在宽带天线设计中，需要权衡小型化程度与带宽需求，必要时采用槽缝加载、寄生贴片等技术进行带宽补偿。
推荐材料：天线阵列优先考虑TMM10/TMM10i（工艺友好、批次Dk均匀性±0.25），对损耗极为敏感的毫米波相控阵则选RO3006。
3.2 汽车毫米波雷达（77GHz/79GHz）
自动驾驶推动了77GHz FMCW雷达的大规模商用，这一应用对高Dk Rogers提出了严苛要求：
- 低损耗：77GHz频段插损极为敏感，每0.001的Df变化约带来0.3dB/cm的额外损耗
- 尺寸紧凑：整车传感器集成度高，PCB空间受限
- 高可靠性：-40°C至+125°C宽温范围，10年以上寿命要求
RO3003和RO3006在77GHz雷达前端基板中被广泛采用。根据行业数据，目前全球前装77GHz雷达模块中，超过60%使用Rogers PTFE系列基板（来源：IHS Markit 高频材料市场报告）。
3.3 介质谐振器振荡器（DRO）与滤波器
介质谐振器对基板材料的Q值（品质因数）要求极高，Q值与Df成反比。TMM10i和RO3010因其高Dk+低Df的组合，成为DRO应用的主流选择。
应用案例：卫星地面站LNB（低噪声降频器）中，通常采用Dk=10.2的高Dk板材制作微带腔体谐振滤波器，相比Dk=2.2材料可将滤波器体积压缩至1/5以下，同时保持-70dBc的杂散抑制能力。
3.4 5G大规模MIMO（Massive MIMO）天线面板
5G基站64T64R天线面板对高Dk PCB材料提出了新的需求维度：
- 大面积Dk均匀性：面板尺寸可达500×500mm，Dk均匀性直接影响各单元辐射一致性
- 多层混压兼容性：通常需要与低损耗材料（如RO4350B）混压，高Dk层用于移相网络，低Dk层用于馈电网络
- 成本控制：基站量产对材料成本敏感度远高于国防/航天应用
TMM系列因为可用标准压合设备、与普通FR4混压工艺兼容，在5G天线大规模量产中具有明显成本优势。
四、高Dk Rogers板材选型实战指南
面对如此多的高Dk Rogers型号，如何快速锁定最合适的材料？以下是一套系统化的选型决策框架。
4.1 选型决策流程
第一步：明确频率范围
- 频率 > 40GHz → 优先考虑RO3006（低Df是首要条件）
- 10GHz–40GHz → RO3006、RO3010、TMM10i均可竞争
- 频率 < 10GHz → TMM6、TMM10在成本和工艺上更有优势
第二步：确认小型化优先级
- 如果尺寸是首要约束 → 选择更高Dk（RO3010、TMM10i，Dk≈10）
- 如果效率/增益是首要约束 → 在满足尺寸的前提下选更低Dk（Df更小）
第三步：评估加工工艺能力
- 具备PTFE板专用加工能力（特殊钻孔参数、化学粗化处理）→ RO3000、RT/duroid系列均可
- 只有标准FR4加工线 → 优选TMM系列（热固性材料，工艺兼容性好）
第四步：核算成本与供货
- 航天/国防（小批量、高可靠）→ 性能优先，RO3006/RO3010
- 商用基站/汽车电子（大批量）→ TMM系列性价比更优
4.2 常见选型误区
误区一：”Dk越高越好” 高Dk会带来天线带宽变窄、表面波增强、互耦加剧等副作用。在阵列天线设计中，过高的Dk反而会降低天线效率，通常Dk在6–10之间是多数应用的”甜蜜区间”。
误区二：”忽略Dk的频率依赖性” Rogers材料手册中标注的Dk通常是在特定频率（如1GHz或10GHz）下测试的值。随频率升高，大多数介质材料的Dk会略有下降，设计时应使用目标频点处的实测值，或参考Rogers官方提供的宽频Dk曲线。
误区三：”混压叠层只看电性能” 将高Dk材料与标准材料混压时，必须核查两种材料的Z轴CTE匹配性。CTE失配过大（超过15 ppm/°C）会在焊接和热循环中导致分层，RO3000系列与普通FR4直接混压时需特别注意这一问题（通常需要采用Rogers专用Bondply）。
4.3 参数速查表：主流高Dk Rogers材料横向对比
| 型号 | Dk (10GHz) | Df (10GHz) | Tg (°C) | CTE z轴 (ppm/°C) | 适用最高频率 | 相对成本 |
| RO3006 | 6.15 | 0.0020 | – | 24 | 77GHz+ | 高 |
| RO3010 | 10.2 | 0.0022 | – | 23 | 30GHz | 高 |
| RT/duroid 6010.2LM | 10.2 | 0.0023 | – | 24 | 30GHz | 高 |
| TMM6 | 6.0 | 0.0023 | >500 | 20 | 30GHz | 中 |
| TMM10 | 9.2 | 0.0022 | >500 | 20 | 30GHz | 中高 |
| TMM10i | 9.8 | 0.0020 | >500 | 21 | 30GHz | 中高 |
数据来源：Rogers Corporation官方产品数据手册（rogerscorp.com）
结语：精准选型，让高Dk Rogers板材发挥最大价值
从5G天线到汽车雷达，从卫星通信到精密滤波器，高Dk Rogers板材正在成为越来越多前沿射频设计的核心材料支撑。高介电常数板材的核心价值在于”以空间换性能”——在严苛的尺寸约束下，为工程师提供了突破传统设计边界的可能。
然而，材料选型没有”万能答案”。RO3006的极低损耗、RO3010的强力小型化、TMM系列的工艺友好性，分别对应不同的工程优先级。真正的高Dk PCB材料选型能力，来自于对材料参数的深刻理解与对应用场景的精准判断。
建议射频工程师在正式选型前，充分利用Rogers官方提供的MWI（Microwave Impedance）计算工具和材料选择矩阵，同步向认证Rogers分销商申请样板进行实测验证。毕竟，一块合适的Dk>6板材，往往是射频产品从”可用”迈向”优秀”的关键一步。
如果你在高Dk Rogers板材选型过程中遇到具体问题，欢迎在评论区留言讨论，也欢迎将本文分享给同样从事射频电路设计的工程师朋友！
